角接触球轴承

产品简介:

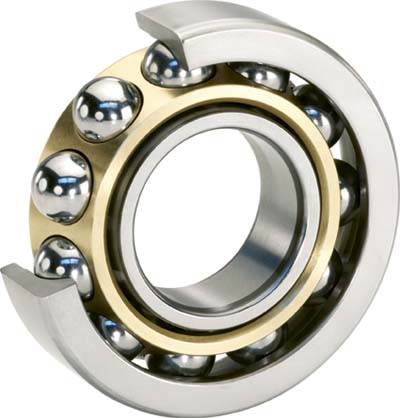

角接触球轴承的基本结构有一对套圈、一组钢球、一个保持架。保持架的材质有黄铜、合成树脂等,依轴承形式、使用条件而区分。该轴承可以同时承受径向负荷,也可以承受纯径向负荷,能在较高的转速下工作。单列角接触轴承只能承受一个方向的轴向负荷。在承受径向负荷时,将引起附加轴向力,并且只能限制轴或外壳在一个方向的轴向位移。若是成对安装,使一对轴承的外圈相同端面相对,即宽端面对宽端面,窄端面对窄端面。这样即可避免 引起附加轴向力,而且可在两个方向使轴或外壳限制在轴向油隙范围内。角接触球轴承的装球数量比深沟球的轴承多,因而负荷容量在球轴承中最大,钢性也强,运转平稳。可以利用内外圈相互位移调整径向油隙,并可将几套轴承并联造成预过盈,提高系统的钢性。该类轴承的特点是在正常工作状态下钢球与内圈和外圈沟道接触点的法线与轴线的垂直平面呈一个夹角,即接触角。接触角的大小,决定轴承工作时所能承受的径向力和轴向力的大小,接触角越大,承受的轴向负荷能力也越大
产品分类及特征:
分为:单列角接触球轴承、双列角接触球轴承、成对双联角接触球轴承、四点接触球轴承。

单列角接触球轴承,这种轴承具有接触角,所以适于承受一个方向的轴向负荷,或合成负荷。结构上,承受径向负荷后产生轴向分离,所以,将2个轴承对置使用,或二个以上成对双联使用。单列角接触球轴承,可以使用预压方法提高刚性,因此,适用于高旋转精度的机床主轴等。

双列角接触球轴承,将单列角接触球轴承背对背双联,内圈、外圈各自成为一体的结构。可以承受二个方向的轴向负荷,有力矩负荷能力。可以作为固定端轴承使用。

成对双联角接触球轴承,背对背双联:可以承受径向负荷及二个方向的轴向负荷,适于力矩负荷大的用途。面对面双联:可以承受径向负荷及二个方向的轴向负荷,力矩负荷能力差。串联配置:可以承受径向负荷及一个方向的轴向负荷,以二个轴承承受轴向负荷,所以,用于一个方向负荷大的场合。

四点接触球轴承,内圈分为二个,以一个轴承可以承受二个方向的轴向负荷。轴向负荷能力大,适用于承受纯轴向负荷,或轴向负荷大的合成负荷。

用途:
冶金设备、矿山机械、工程机械、造纸机械、风力发电机、半导体、机床、齿轮装置、电机、泵及压缩机、摩托车、注塑机等领域。
