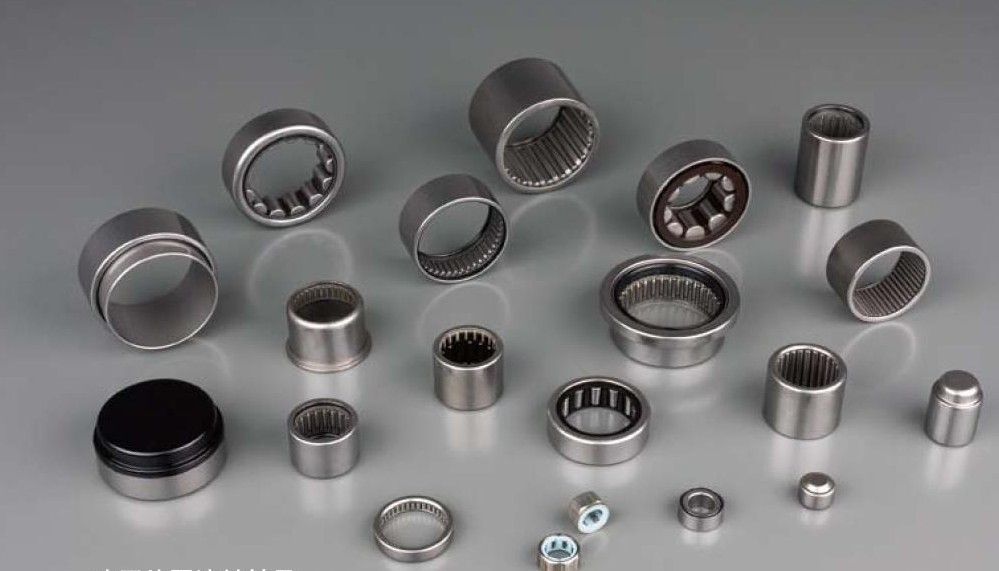

滚针轴承

产品简介:
滚针轴承是带圆柱滚子的滚子轴承,相对其直径,滚子既细又长。这种滚子称为滚针。尽管具有较小的截面,轴承仍具有较高的负荷承受能力,因此,特别适用于径向空间受限制的场合。 滚针轴承是用针状的细滚柱代替传统的滚珠等滚动体的旋转运动用轴承。与其他的滚动轴承相比,具有小型轻量,负荷能力大的特点。滚针轮廓面在近端面处稍微收缩。滚针和滚道线接触修正的结果可避免产生有破坏性的边缘应力。支承滚轮滚针轴承系厚壁外圈,经高温高氮淬火,高精密分选的滚子由高刚性外圈的挡边引导,利用线状接触,滚轮可以直接在滚道上轻松转动,并可以承受巨大的载荷。为去除应力,支撑滚轮的外圈采用弧面设计,曲线滚轮有带单、双密封圈、不带密封圈、带密封环等各种规格型号。带密封圈存储润滑脂空间大、提供锂基脂长久性润滑,并延长润滑间隔。密封圈材质为带骨架丁腈橡胶或ST12,其运转温度范围为-30°C至+100°C或-30°C至+180°C 。密装式的曲线滚轮可承受较重的极强载荷和高性能运转。 RSTO外圈无挡边,无内圈支承滚轮
滚针轴承的特点及用途:
滚针轴承装有细而长的滚子(滚子长度为直径的3~10倍,直径一般不大于5mm),因此径向结构紧凑,其内径尺寸和载荷能力与其他类型轴承相同时,外径最小,特别适用于径向安装尺寸受限制的支承结果。根据使用场合不同,可选用无内圈的轴承或滚针和保持架组件,此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面,为保证载荷能力和运转性能与有套圈轴承相同,轴或外壳孔滚道表面的硬度,加工精度和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。
分类:
滚针轴承,根据承受的负载方向不同,又分为:冲压外圈型滚针轴承、通用滚针与保持架组件、车削型滚针轴承、附带分离型保持架滚针轴承、滚子轴承、推力滚针轴承、复合型滚针轴承、以及特殊用途的螺栓型滚轮滚针轴承、挡圈型滚轮滚针轴承。
用途:
广泛用于机床、冶金机械、纺织机械和印刷机械等各种机械设备,并可使机械系统设计的十分紧凑灵巧。
